一款优秀的复位开关GLF76121让智能手表、手环轻松实现低功耗开关机

时间:2022.04.24 类型:产品资讯 分享:

智能手表、手环在多代产品演化过程中,外观设计更为简洁,功能集成更广,交互更为便捷。为了实现按键精简以及对低功耗的更高要求,智能手表、手环在设计时需要使用复位开关来实现开机、复位、关机等功能。



GLF自主研发设计的复位开关芯片GLF76121在智能手表、手环中有多款经典应用案例,以更小体积、更低功耗、电路保护、系统保护、优化设计等产品优势获得了众多国内外客户的认可。



►►►

GLF76121设计特色


  GLF76121在实际应用中,能够为设备降低功耗,具有同类最佳的 RON,并且在开关打开时,状态 IQ 的典型值仅为 3 nA。


  GLF76121 集成的 1ms 转换速率控制还可以通过减轻开关事件期间的总线电压摆动来提高系统可靠性。


 OFF 输入引脚允许 GLF76121 以 7nA 的典型总下游待机电流实现完全关断。通过在电池和系统之间放置开关,可以帮助在运行或延长关闭时间期间显着延长移动设备中的系统电池寿命。



►►►

智能手表中的应用案例

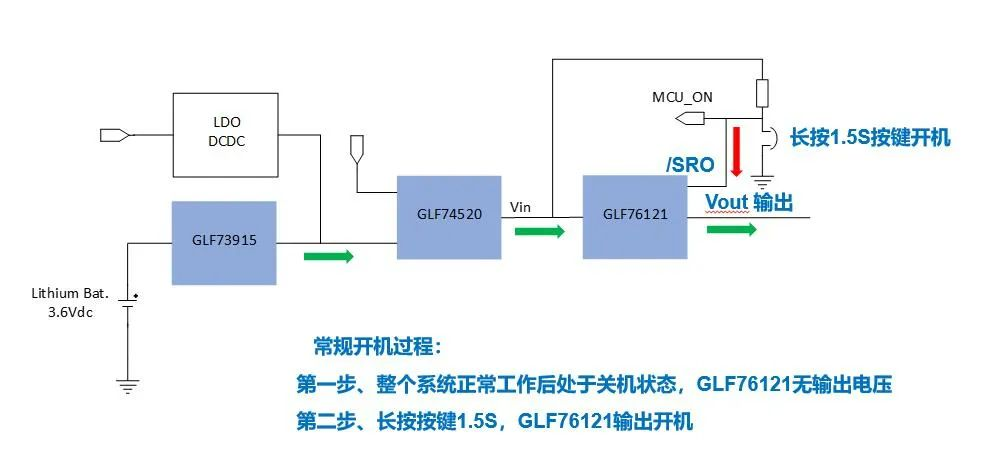

开机逻辑

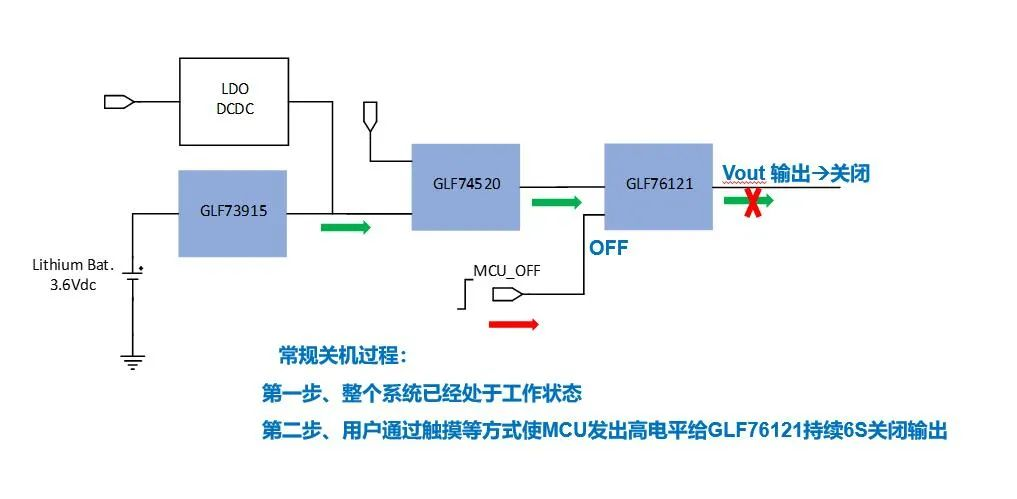

关机逻辑

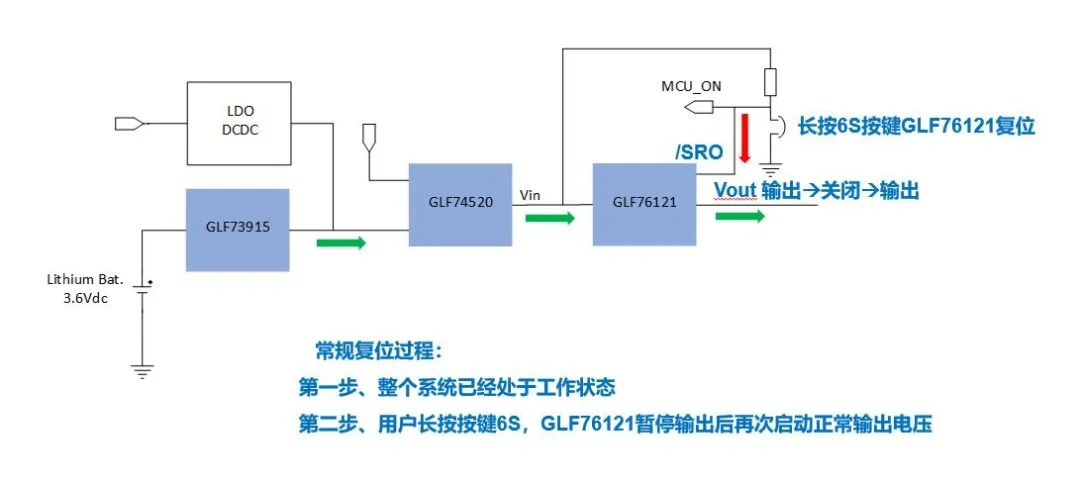

复位逻辑




►►►

GLF76121特征参数


  Ultra-Low ISD : 7 nA Typ @ 3.6VBAT


  Ultra-Low IQ   3 nA Typ @ 3.6VBAT


  Low RON : 34mΩ Typ @ 3.6VIN


  IOUT Max : 2A


  Ultra-Low ISD : 7 nA Typ @ 3.6VBAT


 Reset Delay Time(/SRO Hold Time) : 5.80s


  Reset Pulse Period : 360ms


► Integrated Output Discharge Switch When Disabled

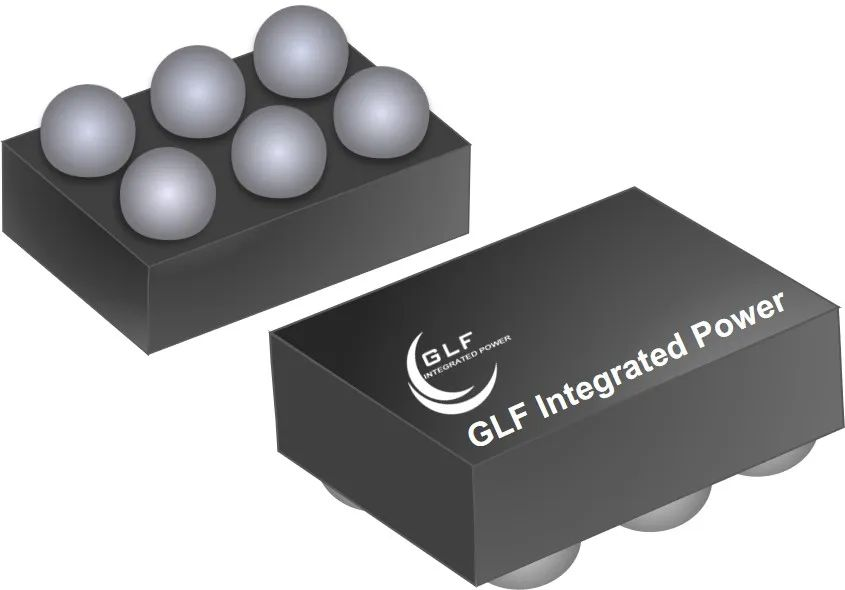

  Ultra-Small :WLCSP 0.97 mm x 1.47 mm x 0.55mm
